• Adapter TRACK66 pozwala w odbiorniku aktywować gniazdo przeznaczone dla zmieniarki płyt CD i uzyskać wejście liniowe dla sygnału audio z dowolnego źródła zewnętrznego, np. odtwarzacza MP3, iPod, DVD lub nawigacji PDA
• Kompatybilny z większością odbiorników fabrycznych Audi, VW, Skoda, Seat i pokrewnych np. Ford RNS
• Opis gniazda odbiornika powinien zawierać sygnały:
- DI lub DATA IN
- DO lub DATA OUT
- CLK lub CLOCK IN
- U+ stałe +12V
- ACC lub -o/o- +12V wyłącz.
- COM lub S-GND masa audio
- AF-L lub CD-L wej. audio L
- AF-R lub CD-R wej. audio R
• Typowy poziom napięcia wejściowego gniazda zmieniarki ok. 2Vpp
• Czarny przewód należy połączyć w pierwszej kolejności z masą (obudową) odłączonego od zasilania
radia (nie dotyczy wersji TRACK66/10)
• Czarne (ew. białe) gniazdo cinch - wejście audio L
• Czerwone gniazdo cinch - wejście audio R
• Po załączeniu klawiszem CC/CD adapter aktywuje wejście audio i wyświetla na displayu
napis CDC6 TRACK66 oraz kolejne jednostki sekund
• W zależności od typu odbiornika różne wersje adaptera wyposażone są w różne wtyki wejściowe:
- Wersja TRACK66/08 przeznaczona jest dla:
 • Audi: Concert, Concert2/CD/Plus/US, Chorus,
Chorus2 Grund., Symphony1/2, Navi Plus/Plus2/D2
• Ford: RNS, Sound 2
• Seat: Alana, Aura, Beta, Elba, Highline, Lena,
Brisa2, Scala, SEZ2Z6
• Skoda: MS501/502, Skoda Navi, Symphony
• VW: Alpha (New Beetle), Beta 4, Beta T4, Beta 5,
Gamma, Gamma 5, Monsoon (New Beetle),
Premium 4 Clarion, Premium 5 Delco, VWZ9Z7,
MCD/MFD Navi ver. A...G
!!! Uwaga: adapter niekompatybilny z Beta CC, Gamma CC, Delta CC !!!
• Podłączenie do zespolonego (jednoczęściowego) wtyku Mini-Iso
w Audi ułatwia przedłużacz mini-iso/mini-iso, przy zamówieniu
TRACK66/08 za dopłatą 20 zł.
- Wersja TRACK66/10 przeznaczona jest dla:
• VW: Gamma 4, Premium Audio
- Wersja TRACK66/12 przeznaczona jest dla:
• Audi: RNS-E
• Volkswagen: CQ-JV1060L, Delta 6, MCD, MFD2,
RNS-2, RCD200, RCD300, RCD500
• Skoda: Stream, Rhapsody
• W razie wątpliwości prosimy o uprzedni kontakt:
Informacja techniczna: pon.-pt. w godz 10-18 ... tel. 012 632 12 28 ... tel.kom. 668 096 961
e-mail: adapter@piloty.pl
Wystawiamy faktury VAT, gwarancja 12 m-cy, możliwość zwrotu adaptera na uzgodnionych warunkach

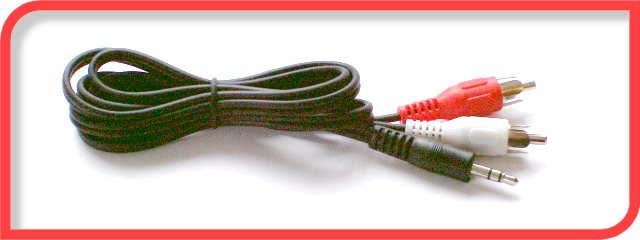

• Do każdego adaptera dodajemy gratis przewód stereo cinch/minijack 3,5mm

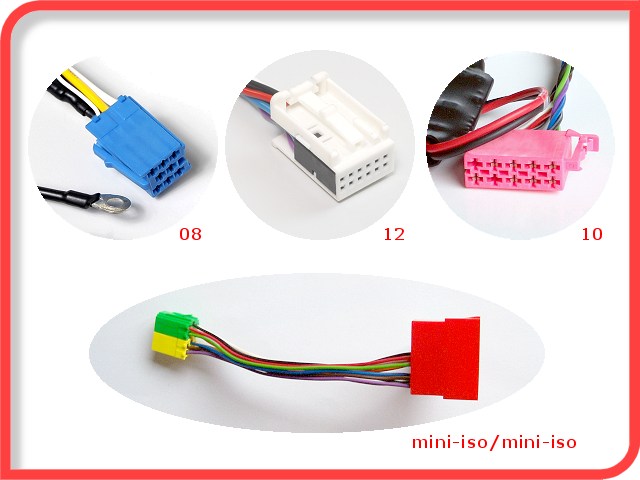

• Adaptery w zależności od radia mają różne wtyki co należy zaznaczyć przy zamówieniu.
Wersja TRACK66/08 z niebieskim wtykiem przeznaczona jest do Mini-Iso "C" (dolne zdjęcie)
Wersja TRACK66/12 z białym wtykiem przeznaczona jest dla gniazda Fakra Quadlock
Wersja TRACK66/10 z różowym wtykiem przeznaczona jest dla gniazda Iso-10 "C"
|
